L' amplificateur opérationnel

Le composant:

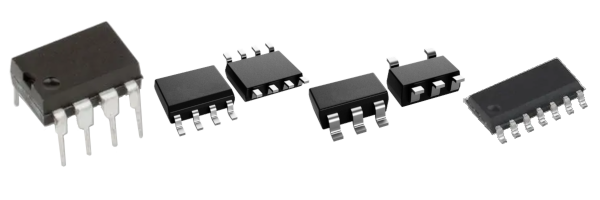

Il se présente sous forme d'un circuit intégré en général à 8 broches, voire plus lorsque plusieurs amplificateurs sont contenus dans le même boîtier.





Fig.1 - boitiers aop



Symbole:



Fig.2 - symbole a.o.p.

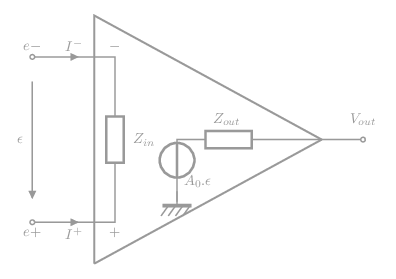

Dans les schémas, la représentation suivante est souvent adoptée:



Fig.3 - symbole a.o.p.



L'amplificateur opérationnel (ou ampli op) réunit les propriétés suivantes:

  • Une amplification en tension A0 très élevée. l'ordre de 104 à 105;
  • Une impédance d'entrée ZIN très grande, de l'ordre de 10 MΩ;
  • Une impédance de sortie ZOUT faible, inférieure à 250 Ω;
  • Une capacité à être rebouclé.

Ampli op idéal:

La terme "idéal" signifie que les paramètres importants sont supposés parfaits. En pratique, un ampli op idéal n'existe pas; mais les technologies actuelles se rapprochent de cette perfection à un tel point que les modèles de calculs avec l'ampli op idéal peuvent s'avérer suffisants pour certains types de montages électroniques.

Les hypothèses suivantes caractérisent un ampli op idéal:

    • Les courants de polarisation: I+ = I- = 0;
    • La différence de potentiel entre les entrées e+ et e- : (Ve+ − Ve-) = ε = 0;
    • L'impédance d'entrée: ZIN = ∞;
    • L'impédance de sortie : ZOUT = 0;
    • L'amplification en tension: A0 = ∞.
