Diodes Schottky:

Les diodes schottky sont fabriqué à partir d'une jonction entre un métal et un semiconducteur de type P ou N.

Symbole:

Le métal utilisé est soit de l'Or, le Tungstène, le Platine ou de l'Aluminium.

Tout comme les diodes de redressement ou de commutation, elles ne laissent passer le courant que dans un seul sens et deviennent passantes lorsque la tension directe est supérieur à un certain seuil.

Structure:

Elle est faite d'une jonction métal - semiconducteur:

Cette différence de construction par rapport aux diodes de redressement et de commutation, confère aux diodes Schottky des propriétés uniques qui les rendent plus performantes pour certaines applications:

• Pour un même courant direct, la diode Schottky a une faible tension de seuil environ de 0,4V;
• Un temps de recouvrement inverse (t_rr) quasi nul, donc une commuattion plus rapide;
• Un facteur de bruit plus faible.

Caractéristiques:

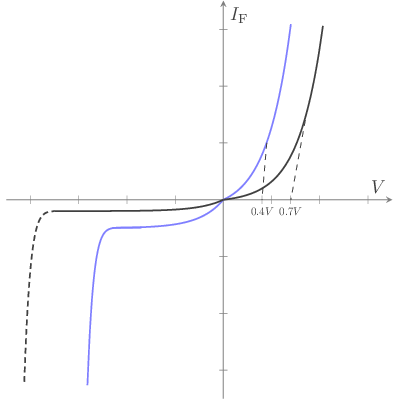

Les courbes ci-dessous donnent les allures des caractéristiques courant - tension d'une diode au silicium, et d'une diode Schottky (en bleu).

Selon ces deux caractéristiques, en observant la tension de seuil faible (0,4V), à courant équivalent les diodes Schottky dissipent moins de puissance que les diodes de redressement et de signal classiques.

Utilisations:

Les diodes Schottky peuvent être utilisées comme diodes de redressement et de signal, dans des montages où la rapidité est exigée. On les trouve dans:

• Les alimentations à découpages;
• Les montages UHF (Ultra hautes fréquences) et VHF (Vidéo hautes fréquences);
• Les dispositifs électroniques pour panneaux solaires;
• La protection contre les charges statiques;
• Les portes logiques;

Pour ne citer que ces quelques exemples.

Exemple de montage:

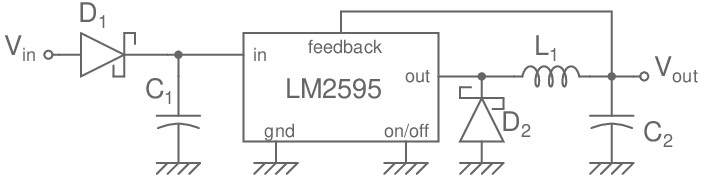

On va terminer cette partie par ce montage légèrement modifié, tiré de la documentation technique de Texas Instruments, mettant en oeuvre deux diodes Schottky dans une alimentation à découpage:

D1 : protège l'alimentation contre les inversions de polarité. Avec C1, elle peut aussi améliorer l'ondulation de la tension d'entrée Vin.

D2 : protége contre les surchages et une bonne tenue en cas de court-circuit accidentel.

Selon la documentation technique, D2 peut être du type 1N5822. On peut aussi choisir le même type pour D1.

C1 = 220µF Electrolytique, C2 = 120µF Electrolytique, L1 = 68µH. (sources doc technique LM2595 T.I.).
